Om du någon gång har ägnat timmar åt att felsöka ett problem med en felaktig lutningsrelaterad produkt, till exempel en medicinsk stag som utlöser ett falskt larm, en golvvärmares tippskydd misslyckas efter viss användning, eller en smart hemenhet som agerar ojämnt - är det mycket troligt att kontakterna i den mekaniska kullagrade lutningsbrytaren har oxiderats. Som leverantör av tilt switchar stöter vi ofta på den här typen av problem efter försäljningen: prototyper testar helt okej, men efter massproduktion och leverans orsakar damm, värme och fukt att metallkontakterna gradvis korroderar, vilket leder till att skyddsfunktionen misslyckas.
Många ingenjörers första instinkt är att helt enkelt byta ut switcharna mot billiga mekaniska kullagerbrytare, men problemet kommer att återkomma. I dagens blogginlägg hjälper vi dig att förstå fotoelektriska lutningsbrytare. Deras största fördel är att de inte har några metallkontakter, vilket eliminerar korrosion och slitage vid källan. Vi hoppar över den tekniska jargongen och delar praktiska insikter från verkliga projekt för att hjälpa dig att snabbt avgöra om den här produkten är rätt för ditt projekt.
Hur en optoelektronisk lutningsbrytare fungerar
Traditionella lutningsbrytare av kultyp förlitar sig på att en metallkula kommer i direkt kontakt med metallkontakter för att upprätta en krets, vilket kan leda till oxidation och korrosion av kontakterna på grund av fukt och damm. Däremot fungerar fotoelektriska lutningsbrytare enligt principen om infraröd stråldetektering och innehåller en infraröd sändare, en mottagare och en rörlig boll. När enheten är placerad horisontellt blockerar kulan den infraröda strålen, och utgången skickar en "bortkopplad" signal; när den lutas i valfri riktning för att nå den förinställda utlösningsvinkeln, skiftar kulan, vilket tillåter den infraröda strålen att passera igenom, och utgången skickar en "utlöst" signal.
Viktig anmärkning:Denna enhet har en viloström och är endast lämplig för enheter med extern strömförsörjning; den är inte lämplig för batteridrivna produkter.
Denna serie erbjuder en mängd olika triggervinklar att välja mellan: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) och CSX60PS (60°).Utlösningsvinkeln hänvisar till lutningströskeln vid vilken omkopplaren aktiveras, och det är nyckelfaktorn för att välja lämplig modell.
Viktiga produkthöjdpunkter (Kärna försäljningsargument för att locka läsare)
1. Inga fysiska metallkontakter:Korrosionsbeständig och slitagefri: Eftersom elektrisk ledningsförmåga inte är beroende av metallkontakter, eliminerar detta helt de vanliga problemen med oxidation, rost och ablationsfel som finns i mekaniska brytare. Med en livslängd på upp till 50 000 timmar är den lämplig för utrustning som kräver långvarig, kontinuerlig strömförsörjning.
2. 360° rundstrålande lutningsdetektering:Upptäcker lutning i alla riktningar, vilket möter behovet av all-round tiltskydd i utrustning.

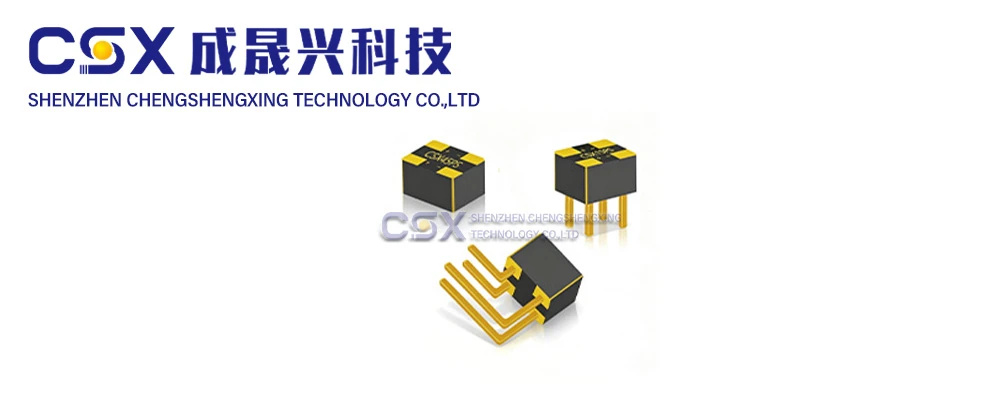

3. Flexibel installation och massproduktionskapacitet:Har en standardiserad förpackningsstorlek på 4,2 × 3,2 × 3 mm och stöder både SMT-ytmontering och DIP-genomhålsmontering. Den kan installeras på både horisontella och vertikala kretskort, vilket gör den lämplig för både prototyputveckling och högvolym automatiserad produktion.
4. Stabil drift över ett brett temperaturområde:Drifttemperaturintervall från 40 ℃ till +85 ℃, kan motstå temperaturfluktuationer orsakade av interna hetluftsströmmar i hushållsapparater, medicinsk utrustning och allmänna industriella miljöer.
5. Enkel strömförsörjning:Stöder 3,3V / 5VDC, vilket möjliggör direkt integration med vanliga MCU-styrkort.
Allmänna elektriska specifikationer
● Driftspänning: 3,3V / 5VDC
● Driftström: 10mA
●Livstid: 50 000 timmar
●Driftstemperatur: -40°C till +85°C
Verkliga projektexempel som hjälper dig att snabbt bedöma hur de överensstämmer med dina behov
Fallstudie 1 | Lutningsskydd för medicinska vårdställ - modellval: CSX15PS (15° trigger)
Projektkrav:Måste utlösa ett snabbt larm och stänga av strömmen vid minsta lutning av utrustningen; utrustningen förblir driven året runt, så kontaktkorrosion och fel måste förhindras; drivs av en extern strömkälla. Varför välja det: Snabb triggning i en låg 15° vinkel säkerställer en känslig och säker respons; optokopplarens kontaktlösa design eliminerar oro för kontaktkorrosion från långvarig användning; både SMT- och DIP-monteringsalternativ rymmer olika PCB-designer.
Fall 2 | Tilt-off-skydd för golvstående rumsvärmare-modell CSX30PS (30° trigger)
Projektkrav:Strömavstängningsskydd när enheten lutar 30°; enheten innehåller värme och damm; driftsvibrationer får inte orsaka falska utlösare; drivs av en extern växelströmskälla. Varför välja det: 30° är standardtröskeln för vältningsskydd i små apparater; det förseglade huset isolerar intern värme och damm; den kontaktlösa designen eliminerar åldrings- och felproblem som är förknippade med traditionella kulomkopplarmekanismer.
Självbedömningschecklista: Hjälper dig att snabbt avgöra om den här produkten är värd att köpa
Efter att ha läst frågorna nedan kommer du att kunna avgöra om det här projektet är rätt för dig:
✅Denna produkt är lämplig att köpa om ditt projekt uppfyller följande villkor:
1. Enheten drivs av en extern strömkälla och kan hantera en 10 mA viloström;
2. Produkten kräver långvarig, kontinuerlig strömförsörjning och kan inte tolerera efterföljande fel orsakade av kontaktkorrosion eller dålig kontakt;
3. 360° rundstrålande lutningsdetektering krävs;
4. Applikationsmiljön innehåller damm och varm luft, vilket kan göra att mekaniska kulomkopplare går sönder;
5. Både prototypframställning och felsökning krävs, samtidigt som man tar emot SMT-produktion i stora volymer.
❌Vi rekommenderar inte denna produkt om ditt projekt uppfyller något av följande villkor:
1. Batteridrivna enheter med strikta krav på vilande strömförbrukning;
2. Konsumentprodukter designade för extremt låg kostnad, enkel inomhusanvändning och kort livslängd (en standard mekanisk kulomkopplare är tillräcklig);
3. Enheter med annan matningsspänning än 3,3V eller 5V, där spänningsomvandling inte är möjlig.1.
Tips för att undvika fallgropar när du väljer modell
Ignorera inte statisk ström, eftersom det snabbt kan tömma batteriets laddning;
2. Välj rätt utlösningsvinkel baserat på din säkerhetsskyddslogik; välj inte en 60°-modell för applikationer som kräver en liten utlösningsvinkel;
3. Tillför aldrig ström som överstiger 3,3V eller 5V, eftersom det omedelbart kommer att bränna ut enheten.
Om du har analyserat dina projektkrav men fortfarande är osäker på den optimala vinkeln eller lösningen, behöver du inte prova och missa. Oavsett om du är en FoU-ingenjör inom hushållsapparater, medicinsk eller industriell utrustningssektor, eller en OEM-köpare av stora volymer, är du välkommen att kontakta oss. Vi kan tillhandahålla provtester, leverera prestandatestrapporter och hjälpa dig att bestämma lämplig triggervinkel.
I slutändan ligger kärnvärdet för den fotoelektriska lutningsbrytaren i dess kontaktlösa design, som tar itu med smärtpunkterna för korrosion och slitage i samband med mekaniska brytare. Om du kämpar med kontaktfel i kulomkopplare är denna produkt värd att utvärdera. Om du behöver granska produktspecifikationerna i detalj, finns länken till databladet nedan; om du behöver en-till-en teknisk support för produktval, var god kontakta vårt team.
Referenser: International Electrotechnical Commission (IEC) 60947-5-3: Technical and Application Guidelines for Tilt Switches, 2021; Industrial Electronics Association (IEA) Reliability Test Report on Photoelectric Tilt Sensors, 2022; *Journal of Sensors and Actuators*: Tillämpning av kontaktlösa fotoelektriska lutningsbrytare i säkerhetslösningar för hushållsapparater och medicinska apparater, vol. 18, nr 2, 2023
