Hej där! Jag är en leverantör av enkelriktade lutningsomkopplare, och jag är superstockad för att dela med dig hur man integrerar en av dessa fina enheter i en krets. Oavsett om du är en hobbyist som tippar i ditt garage eller en professionell ingenjör som arbetar med ett högteknologiskt projekt, kommer den här guiden att ge dig nedgången på att få din lutningsbyte igång.
Vad är en enkelriktad lutningsomkopplare?
Första saker först, låt oss snabbt gå igenom vad en enkelriktad lutningsomkopplare är. Det är en enkel men ändå kraftfull enhet som ändrar dess elektriska tillstånd baserat på dess orientering. Med andra ord kan det se om det är lutat i en viss riktning. Detta gör det super användbart för alla slags applikationer, som att upptäcka om en maskin har tippat över, eller för att skapa rörelse - aktiverade larm.
Verktyg och material du behöver
Innan du börjar integrera lutningsbytet i en krets måste du samla några saker. Här är en snabb lista:

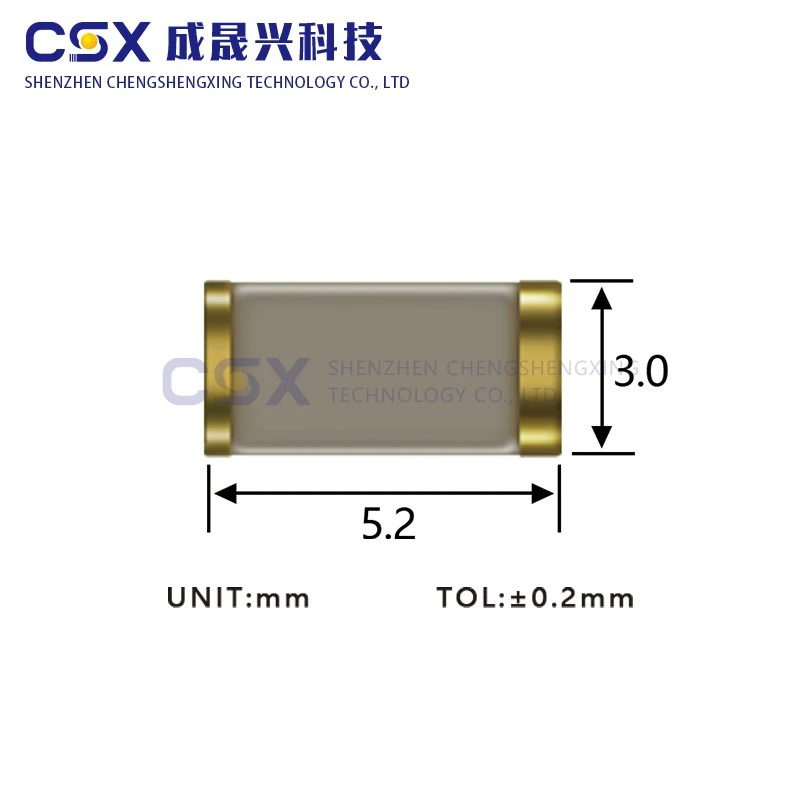

- Enkelriktad lutningsomkopplare: Tja, uppenbarligen! Du kan välja mellan olika modeller beroende på dina specifika behov. Till exempelTILT ROLL BALL SWITCH CSX - SEN - 645A - Där ett populärt val på grund av dess tillförlitlighet och känslighet.
- Kraftkälla: Detta kan vara ett batteri eller en strömförsörjning. Se till att den ger rätt spänning för din krets.
- Motstånd: Dessa används för att styra strömmen i kretsen. Värdet på motståndet du behöver beror på din specifika kretsdesign.
- Ledningar: Du behöver några ledningar för att ansluta alla komponenter. Se till att de är rätt mätare för ditt projekt.
- Breadboard (valfritt): En brödskiva är ett bra verktyg för att prototypa din krets. Det låter dig enkelt ansluta och koppla bort komponenter utan lödning.
Förstå lutningsomkopplarens stift
De flesta enkelriktade lutningsomkopplare har två eller tre stift. Stiften används för att ansluta omkopplaren till resten av kretsen. Vanligtvis är en stift ansluten till kraftkällan, en annan till marken, och i vissa fall används en tredje stift för att mata ut signalen.
Steg - genom - Stegintegrationsprocess
Steg 1: Designa din krets
Det första steget är att designa din krets. Detta handlar om att bestämma vad din krets kommer att göra och hur lutningsomkopplaren passar in i den. Om du till exempel skapar en lutning - aktiverat larm måste du inkludera en summer eller en LED i din krets.
Här är ett enkelt exempel på en kretskonstruktion för en lutning - aktiverad LED:
- Anslut den positiva terminalen på din kraftkälla till ena änden av ett motstånd.
- Anslut den andra änden av motståndet till en av lutningsomkopplarens stift.
- Anslut den andra stiftet på lutningsomkopplaren till anoden (längre benet) på en LED.
- Anslut katoden (kortare ben) av LED till den negativa terminalen på kraftkällan.
Steg 2: Ställ in din arbetsyta
När du har din kretsdesign är det dags att ställa in din arbetsyta. Om du använder en brödskiva, placera den på en plan yta och se till att den är ren. Om du lödas, se till att du har ett lödkolv, löd och en värmeständig yta.
Steg 3: Anslut komponenterna
Nu är det dags att börja ansluta komponenterna. Om du använder en brödskiva, sätt bara in komponenterna i lämpliga hål och använd bygeltrådar för att ansluta dem. Om du lödas, värm upp lödkolken och försiktigt löd trådarna till komponenterna.
- Börja med att ansluta strömkällan till kretsen. Se till att de positiva och negativa terminalerna är korrekt anslutna.
- Anslut motståndet till strömkällan och lutningsomkopplaren.
- Anslut lutningsomkopplaren till resten av kretsen enligt din design.
Steg 4: Testa din krets
När du har anslutit alla komponenter är det dags att testa din krets. Slå på strömkällan och lutar försiktigt lutningsomkopplaren. Om din krets fungerar korrekt bör lysdioden tändas eller summern ska låta när omkopplaren lutas i rätt riktning.
Om din krets inte fungerar, oroa dig inte! Kontrollera alla anslutningar för att se till att de är säkra och att komponenterna är korrekt anslutna. Du kan också behöva justera motståndets värde om lysdioden är för ljus eller för svag.
Avancerade applikationer
En riktiga lutningsomkopplare kan användas i ett brett spektrum av avancerade applikationer. Till exempel kan de kombineras med andra sensorer för att skapa mer komplexa system.
- Kombinera med en vinkelsändare: Du kan koppla ihop lutningsomkopplaren med enVinkelsändare x65för att mäta lutningsvinkeln mer exakt. Detta är användbart i applikationer där exakt lutningsmätning krävs, till exempel inom robotik eller flyg- och rymd.
- Rörelsedetektering med en chocksensor:Chocksensor rörelsedetektering CSX - SEN - 350Akan användas i samband med en lutningsomkopplare för att upptäcka både rörelse och lutning. Detta är bra för att skapa säkerhetssystem eller för att övervaka föremål för objekt.
Felsökningstips
Här är några vanliga problem du kan stöta på när du integrerar en lutningsbyte i en krets och hur man fixar dem:
- Inget svar: Om lutningsomkopplaren inte verkar fungera, kontrollera strömförsörjningen för att se till att den ger rätt spänning. Kontrollera också anslutningarna för att se till att de är säkra.
- Falska triggers: Om lutningsomkopplaren utlöser när den inte borde vara, kan det bero på vibrationer eller elektrisk störning. Försök använda en chock - absorbera montering för lutningsomkopplaren eller lägga till en filterkondensator i kretsen.
- Inkonsekvent prestanda: Om lutningsomkopplarens prestanda är inkonsekvent kan det bero på en felaktig switch eller ett problem med kretskonstruktionen. Försök att byta ut lutningsomkopplaren eller justera kretskomponenterna.
Slutsats
Att integrera en enkelriktad lutningsbyte i en krets är ett roligt och givande projekt. Med rätt verktyg, material och lite vet - hur, kan du skapa alla slags användbara kretsar. Oavsett om du är nybörjare eller en erfaren elektronikentusiast, finns det alltid något nytt att lära sig.
Om du är intresserad av att köpa enkelriktade lutningsomkopplare eller har några frågor om att integrera dem i dina kretsar, känn dig fri att nå ut en upphandlingsdiskussion. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina projekt.
Referenser
- Elektronik för dummies, av Gordon McComb
- Praktisk elektronik för uppfinnare, av Paul Scherz och Simon Monk
